A håndtag flyder dampfælde repræsenterer en af de mest pålidelige mekaniske løsninger til fjernelse af kondensat i industrielle dampsystemer. Disse enheder fungerer efter et simpelt, men effektivt princip: Brug af opdriftskræfter til at mærke tilstedeværelsen af kondensat og automatisk udlede det, mens det blokerer for udslip af levende damp. Dette gør dem uundværlige i tekstilfabrikker, farmaceutisk fremstilling, fødevareforarbejdningsfaciliteter og kemiske fabrikker, hvor præcis kondensatstyring direkte påvirker energieffektiviteten og udstyrets levetid.
I modsætning til termostatiske eller omvendte skovldesign, flydedampfælde systemer udmærker sig ved at håndtere høje kondensatbelastninger med minimale vedligeholdelseskrav. Fraværet af komplekse bevægelige dele betyder færre fejlpunkter og lavere livscyklusomkostninger over 15 til 20 års kontinuerlig drift.
I hjertet af hver håndtags-float-dampfælde ligger et simpelt mekanisk koncept: kondensatregistrering gennem forskydning. Når kondensat ophobes i fældens krop, øger det opdriften i det indre flydekammer. Når flyderen stiger som reaktion på det stigende væskeniveau, aktiverer den mekanisk et løftestangssystem, der er forbundet med afgangsventilen.
Dette håndtag forstærker den opadgående kraft fra flyderen, hvilket omsætter beskeden opdrift til tilstrækkelig mekanisk fordel til at åbne hovedventilsædet mod trykforskellen over fælden. Et typisk vægtstangsforhold på 3:1 til 5:1 sikrer, at selv let kondensatakkumulering genererer tilstrækkelig åbningskraft.
Når ventilen åbner, strømmer kondensat ud gennem udløbsporten under trykforskellen mellem dampkammeret og returledningen. Flow fortsætter, så længe kondensat forbliver til stede, og flyderen forbliver forhøjet. Udledningshastigheden afhænger af ventilløftehøjde, åbningsdiameter og trykfald over fælden.
Når kondensat drænes, falder væskeniveauet inde i fældens krop. Svømmeren falder med det faldende kondensatniveau, og håndtagsmekanismen reducerer gradvist ventilåbningen. Når alt kondensat er udstødt, hviler flyderen i sin laveste position, og en fjederbelastet eller pilotbetjent mekanisme lukker ventilen og forsegler mod indtrængen af levende damp.
Moderne float-dampfælder med håndtag anvender tre primære materialer afhængigt af driftsforholdene:
Flyderkammeret er bearbejdet eller støbt som et forseglet hulrum i fældelegemet. Dens volumen og form bestemmer flyderens effektive opdrift og det kondensatniveau, som fælden reagerer på. Større kamre giver mere stabil, dæmpet drift velegnet til svingende dampbelastninger, mens kompakte designs reagerer hurtigt på kondensatdannelse. Kammeret skal modstå korrosion fra surt kondensat; mange producenter anvender beskyttende belægninger eller vælger korrosionsbestandige materialekombinationer.
Et præcisionsbearbejdet drejepunkt gør det muligt for håndtaget at rotere frit uden binding. Selve håndtaget er typisk lavet af støbejern eller duktilt jern, hærdet ved højspændingszoner. Forbindelsen mellem flydestangen og vægtstangsarmen indeholder mekaniske stop for at forhindre overkørsel og brud. Nogle avancerede designs bruger nålelejer ved drejetappen for at reducere friktionen og forlænge vedligeholdelsesintervallerne.
Ventilskiven skal tætne pålideligt under tryk i området fra næsten atmosfærisk til 40 bar. De fleste flydefælder med håndtag anvender et blødt sædedesign ved hjælp af elastomer- eller PTFE-ringe, der rummer mindre overfladefejl. Hårdt siddende alternativer med overflader af rustfrit stål eller wolframcarbid passer til applikationer med slibende eller klæbrig kondensat. Ventilsædets boring er præcisionsslebet for at sikre koncentrisk tætning og minimal lækage.
Kombination af håndtagsflydefunktion med et termostatisk element adresserer en svaghed ved rene flydefælder: deres manglende evne til at håndtere luftrensning under opstart. Float-termostatiske hybrider integrerer en bimetalstrimmel eller -kapsel, der åbner uafhængigt, når kondensattemperaturen falder til under mætning, hvilket tillader indespærret luft at undslippe. Dette forhindrer luftbinding i dampledninger og leverer overlegen ydeevne under systemets opvarmningsfaser.
Standard lodrette eller vinkelmønstrede kroppe passer til stikledningsapplikationer, hvor kondensat strømmer nedad i fælden. Vandrette eller omvendte konfigurationer fungerer for damprør installeret under fabrikkens gulv eller i rum, hvor vertikal montering er upraktisk. Flyderkammerets orientering ændres, men det grundlæggende håndtagsprincip forbliver identisk.
Producenter tilbyder flere åbningsdiametre (typisk 3 mm til 12 mm) for at matche den forventede kondensatbelastning. En fælde, der er for lille, vil sikkerhedskopiere kondensat og forårsage vandslag; overdimensionerede fælder udleder dampaffald og reducerer effektiviteten. Korrekt dimensionering kræver beregning af kondensatproduktionshastigheden i kg/h baseret på damptilførsel, procesbelastning og isoleringskvalitet.
Håndtagsflydedampfælder fungerer effektivt over et bredt trykspektrum. Lavtryksapplikationer (0,5 til 2 bar) drager fordel af fældens følsomhed over for små kondensatmængder. Mellemtrykstjenester (2 til 10 bar) repræsenterer den optimale driftszone, hvor flyderespons forbliver hurtig og slid minimeres. Højtryksdrift (10 til 40 bar) kræver robuste materialer og omhyggeligt valg af ventilsæde for at modstå erosive udledningshastigheder.
En enkelt flydefælde håndterer typisk 200 til 2000 kg/h kondensat afhængigt af størrelse og tryk. I modsætning til termostatiske fælder, der kæmper med variable belastninger, opretholder håndtagsflydedesign stabile udledningshastigheder på tværs af udsving i kondensatvolumen. Dette gør dem ideelle til batch-processer eller applikationer, hvor dampbehovet svinger hver time.
Kondensatgenererings- og udledningscyklusser gentages kontinuerligt under drift. En velafstemt håndtagsfælde reagerer inden for 15 til 30 sekunder efter kondensatakkumulering, hvilket minimerer backup og undgår vandslag. Cykelfrekvens afhænger af fældens størrelse i forhold til dampledningens diameter; typiske industrielle installationer cykler en gang hvert 2. til 5. minut under konstant drift.
Luft til stede i dampledninger skaber udfordringer for alle fældetyper. Rene flyderdesigner kan ikke udlufte luft ved mætningstemperatur, fordi flyderen forbliver nedsænket i væske. Kombinationsdesign med termostatiske elementer overvinder dette ved at åbne pilotventilen, når kondensattemperaturen falder, og frigive indespærret luft, før normal flyderdrift genoptages. Faciliteter, der oplever kronisk luftbinding, bør specificere float-termostatiske fælder eller installere dedikerede luftventiler.
| Feature | Håndtag Float Trap | Omvendt bøttefælde | Termostatisk fælde |
|---|---|---|---|
| Kondensathåndteringskapacitet | Fremragende | Godt | Begrænset ved høje belastninger |
| Fjernelse af luft | Dårlig uden termostatelement | Automatisk via skovludluftning | Automatisk via åbning |
| Vedligeholdelsesfrekvens | Lav til moderat | Moderat til høj | Moderat |
| Reaktion på belastningsændringer | Meget lydhør | Godt | Langsommere respons |
| Omkostninger | Moderat | Moderat | Lav |
Flydefælder udmærker sig i applikationer, hvor kondensatdannelsen varierer gennem hele skiftet. Fødevaresteriliseringslinjer, der opererer i batcher, tekstilfarvemaskiner med cyklisk opvarmning og kemiske reaktorer med temperaturudsving har alle fordel af flydefældens proportionale udledningsrespons. Når kondensatstrømmen stiger, stiger flyderen højere, åbner ventilen bredere og øger udledningshastigheden proportionalt.
Fraværet af bevægelige bælge, bimetalliske strimler eller komplekse pilotsystemer reducerer fremstillingskompleksiteten og forlænger levetiden. Feltreparationer involverer ofte kun sædeslibning eller floatrenovering i stedet for fuldstændig udskiftning af fælden. I anlæg, der betjener 50 eller flere fælder, favoriserer bulkvedligeholdelse og kompatibilitet med dele standardiseret mekanisk dampfælde designs.
I modsætning til nogle termostatiske designs, der bliver træge eller ikke aflades ved ekstreme trykudsving, opretholder flydefælder ensartet drift fra 0,5 bar til 40 bar. Opdriftsprincippet er uafhængigt af mætningstemperaturen, hvilket gør trykændringer gennemsigtige for fældefunktionen.

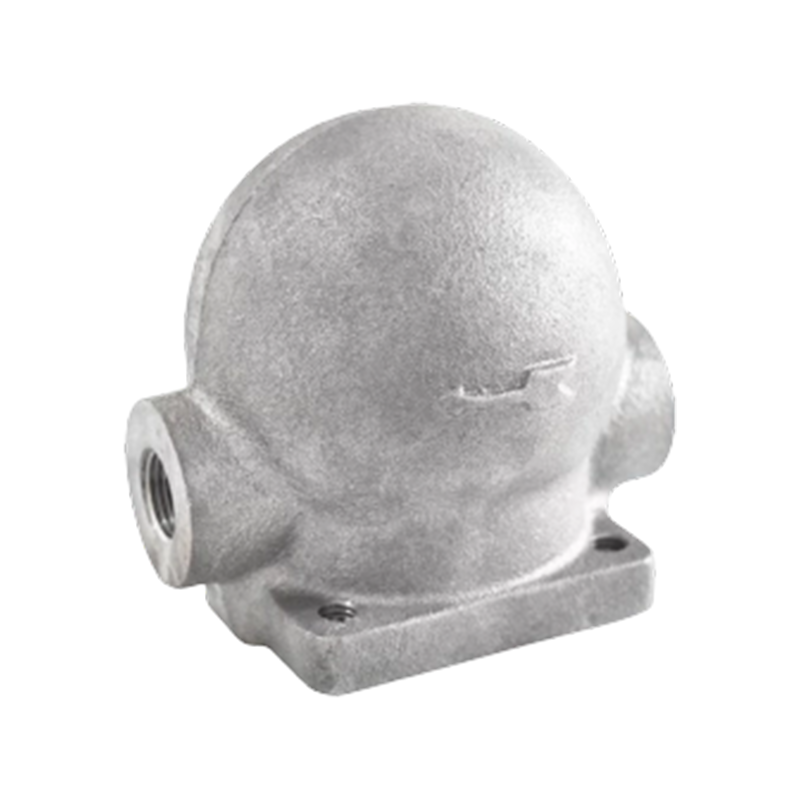

De fleste flydefældelegemer med håndtag begynder som jernstøbegods fremstillet ved støbemetoder med grønne sand. Sandstøbning muliggør omkostningseffektiv produktion af komplekse geometrier, herunder indvendige passager og flyderkamre. Sandformen skabes ved at komprimere specielt forberedt sand omkring et træ- eller metalmønster. Smeltet støbejern hældes ved ca. 1400°C og får lov at køle af i formen. Efter størkning slås støbningen ud, og afskærmning af spjældet begynder.
Kvalitetssandstøbeprocesser omfatter kemisk analyse og mekanisk testning af prøvekuponer støbt fra samme varme som produktionsdele. Trækstyrkebekræftelse, hårdhedskortlægning og metallografisk inspektion sikrer, at støbningen opfylder styrkespecifikationerne og ikke indeholder overdreven porøsitet eller indeslutninger, der kan forårsage feltlækager.
Efter støbning gennemgår komponenter præcisionsbearbejdning for at afslutte ventilsæder, bore flyderkamre og skabe drejehuller inden for snævre tolerancer. Moderne butikker bruger CNC-maskiner, der er programmeret til at holde borediametre på ±0,05 mm og sædeudløb til mindre end 0,1 mm totalt angivet udløb. Disse tolerancer er kritiske; for stor spillerum fører til ekstern lækage, mens tætte pasformer forårsager klæbning under drift.
Samlingen involverer indføring af svømmer, håndtag, fjedre og ventilskive i kroppen med omhyggelig opmærksomhed på delens orientering og fjederforspænding. Hydrostatiske test ved 1,5 gange det nominelle arbejdstryk bekræfter, at der ikke forekommer indvendige utætheder, og at ventilsædet tætner pålideligt.
Producenter designer og tester typisk fælder, så de overholder internationale standarder såsom ISO 6704 for test af dampfælder eller PED-direktiver for adgang til det europæiske marked. Trykudstyrscertificering, materialecertifikater og hydrostatisk testdokumentation ledsager hver forsendelse af fælder for at sætte anlægsingeniører i stand til at verificere egnethed og validere systemsikkerhed.
Håndtagsflydedampfælder skal installeres på det laveste punkt i hvert damplinjesegment for at tillade gravitationsdræning. Vandrette damprør, der skråner mod fælden med en gradient på mindst 1:100, sikrer, at kondensat når fældens indgang. Lodrette eller næsten lodrette stigrør kræver fælder ved bunden; forhøjede stikledninger har brug for fælder ved endepunkter for at forhindre kondensatopsamling og vandslag.
Afspærringsventilens placering opstrøms for fælden giver mulighed for vedligeholdelse uden at udlufte hele dampsystemet. En nedstrøms afspærringsventil på returledningen giver yderligere sikkerhed og muliggør fældetest uden at forstyrre nedstrøms kondensatgenvindingsudstyr.
Når et dampsystem først sætter tryk, oversvømmer store mængder luft og køligt kondensat dampledningerne. Fælden skal udstøde denne luft for at undgå vandslag og tillade damp at nå procesudstyr. For systemer uden termostatiske elementer skal der installeres manuelle udluftningsventiler eller separate termostatiske luftventiler på høje punkter for at lette opstarten. Efter 15 til 30 minutters udluftning er luften generelt blevet renset, og normal fældedrift begynder.
Ugentlig visuel inspektion kontrollerer for ekstern lækage omkring ventilhjelmen eller svømmerkammeret. Ethvert synligt dryp indikerer indvendigt slid, der kræver vedligeholdelse. At lytte efter usædvanlige lyde med et stetoskop afslører fastsiddende flydere eller svigtende fjedre. Temperaturmåling af kondensatreturledning bekræfter, at fælden udleder aktivt; returledningerne skal være mærkbart varme at røre ved under normal drift.
Efter 10.000 til 15.000 timers drift (typisk 3 til 5 år), kan akkumulerede korrosionsprodukter eller mineralaflejringer reducere ventilens ydeevne. Fjernelse og adskillelse af fælder afslører flyderen, håndtaget og ventilskiven. Let erosion kan afhjælpes ved omhyggelig lapning af ventilsædet med finslibemasse. Stærkt korroderede komponenter udskiftes med fabriksrenoverede eller nye dele. Komplet genopbygningssæt, der indeholder alle sliddele, er kommercielt tilgængelige og reducerer nedetiden betydeligt sammenlignet med fuld udskiftning af fælden.
Efter installation eller ombygning skal fælden isoleres, og dens udløbsledning føres til en testbeholder. Åbning af afspærringsventilen tillader kondensat at flyde i 5 minutter, mens der kontrolleres for overdreven dampoverførsel eller vandslag. Udledningen bør overvejende være varmt kondensat med lejlighedsvise dampe i stedet for kontinuerlig dampstrøm. Hvis der observeres overdreven dampudledning, kan ventilsædet kræve genlapning, eller fælden kan være overdimensioneret til anvendelsen.
Hvis kondensatreturledninger oplever et tryk, der overstiger 0,5 bar absolut, kan fælden ikke åbnes helt, fordi modtrykket modvirker udløbsventilens åbningskraft. Dette forårsager backup af kondensat i dampledningerne og potentiel vandhammer. Løsning: Installer en parallel returledning med kontraventil, eller reducer kondensathøjdeforskellen for at minimere modtrykket.
Korrosion eller snavs inde i flyderkammeret kan forhindre en jævn flydebevægelse, hvilket får fælden til enten at svigte åben (dampspild) eller fejllukke (kondensat backup). Demontering og rengøring af flyderkammeret med frisk damp eller varmt vand genopretter normalt normal drift. Forebyggelse indebærer at opretholde systemets vandbehandling for at minimere generering af korrosionsprodukter.
Kontinuerlig dampudledning fra kondensatudløbet indikerer en defekt ventilsædetætning eller en underdimensioneret fælde. Kontroller først, at fælden har den rigtige størrelse; hvis bekræftet, kræver fælden sædelapning eller fuld genopbygning. Svært ridsede sæder kan kræve udskiftning af ventilskive og sæde.
Hvis dampledninger akkumulerer kondensat på trods af, at fælden kører, kan fældens åbning være delvist blokeret af sediment, eller udledningsledningen kan være begrænset. Isoler og fjern fælden for rengøring. Skyl afgangsledningen med højtryksvand eller damp for at fjerne eventuelle blokeringer. Si, der er installeret opstrøms for fælden, kan forhindre affaldsindtagelse.
Små utætheder omkring motorhjelmbolte indikerer højt internt tryk mod pakningens tætning. Kontroller, at fælden er korrekt installeret og fungerer under det nominelle tryk. Gradvis tilspænding af bolte kan genoprette tætningen, men vedvarende gråd kræver udskiftning af pakningen og muligvis overfladeudfladning, hvis støbningen viser korrosionsskader.
Tekstilfabrikker bruger enorme mængder damp til stofbearbejdning, farvning og tørring. Hver farvebeholder, varmeveksler og tørrecylinder genererer betydeligt kondensat over 8-timers skift. Flydefælder installeret parallelt på flere karlinjer håndterer denne belastning effektivt og reagerer på batchændringer uden at kræve operatørintervention. Fældernes evne til at passere kondensat uden dampaffald reducerer direkte energiomkostningerne i energikrævende tekstilanlæg.
Rene dampanvendelser i farmaceutiske efterspørgselsfælder konstrueret af materialer, der er kompatible med vand-til-injektion (WFI) kondensatkemi. Rustfrit stål eller specialcoatede flydefælder modstår korrosion fra det næsten-destillerede kondensat. Float trap-pålidelighed og lav vedligeholdelse gør dem foretrukne til faciliteter, der er underlagt FDA-valideringskrav og regelmæssige udstyrsaudits.
Reaktioner, der kræver præcis temperaturkontrol, bruger kappeopvarmede eller skal-og-rør varmevekslere. Disse genererer variable kondensatbelastninger, efterhånden som reaktionsforløbet ændrer varmebehovet. Flydefælders proportionale reaktion på variationer i kondensatvolumen opretholder mere stabile procestemperaturer sammenlignet med simplere design med fast åbning.
Universiteter, hospitaler og industriparker anvender ofte centrale dampanlæg, der forsyner flere bygninger. Afgreningsrør strækker sig flere hundrede meter fra kedelhuset. Flere flydefælder fordelt over hele netværket styrer effektivt distribueret kondensatretur, hvilket reducerer risikoen for ledningsblokeringer eller vandslag, der kan kompromittere servicen til kritiske faciliteter.
Begynd med at beregne eller måle den faktiske kondensatproduktionshastighed. For varmevekslere multipliceres dampstrømningshastigheden (fra brændstofforbrug eller kedelregistreringer) med entalpifald og divideres med latent kondensationsvarme. For procesudstyr angiver producentens datablade typisk kondensathastigheder. Dimensjoner fælden til at håndtere 125 % af det maksimale kondensatflow, hvilket giver mulighed for fremtidig procesudvidelse eller belastningsforøgelse.
Identificer det maksimale arbejdstryk og temperatur fælden vil opleve. Vælg en fælde vurderet til mindst 1,5 gange det maksimale driftstryk for sikkerhedsmargin. Bekræft, at ventilmaterialer og pakninger er kompatible med kondensatets kemi; ætsende eller forurenet kondensat kan kræve opgraderede materialer.
Vurder tilgængelig plads og orienteringsmuligheder. Lodrette installationer passer til de fleste applikationer, men vandrette eller vinklede konfigurationer kan være nødvendige, hvis pladsen er begrænset. Kontroller, at returledningens modtryk ikke vil overstige 0,5 bar; hvis det er uundgåeligt, overvej varianter med højt-modtryk eller balanceret trykfælde.
Hvis dampledningen er tilbøjelig til at binde luft eller kræver hurtig udrensning ved opstart, skal du specificere en float-termostatisk kombinationsfælde. Til applikationer, hvor lufthåndtering ikke er kritisk, tilbyder en ren flydefælde en enklere og billigere drift.
Vurder interne mekaniske færdigheder og tilgængelighed af reservedele. Organisationer med erfarne dampingeniører og komplette maskinværksteder foretrækker muligvis fælder, der kræver periodisk ombygning på grund af lavere kapitalomkostninger. Faciliteter, der mangler vedligeholdelsesressourcer, bør prioritere enklere design med længere intervaller mellem service.
Moderne industrielle systemer anvender i stigende grad IoT-sensorer til at overvåge fældens ydeevne på afstand. Temperatur-, tryk- og differensflowsensorer registrerer uregelmæssigheder, før der opstår katastrofale fejl. Integration med bygningsautomatiseringssystemer muliggør forudsigelig vedligeholdelsesplanlægning baseret på faktisk fældetilstand snarere end vilkårlige kalenderintervaller.
Udvikling af nye korrosionsbestandige legeringer og kompositmaterialer lover længere levetid og reduceret vedligeholdelse i barske miljøer. Forskning i selvhelbredende elastomerpakninger kan forlænge ventiltætningens levetid, mens keramisk-coatede sæder dramatisk kan forbedre erosionsbestandigheden i højtryksanvendelser.
Fremtidige fældedesigns vil prioritere nul ekstern lækage, tæt afspærring for at eliminere flashdamptab og optimerede strømningsveje for at minimere turbulent erosion. Forbedrede flyderkammerdesign kan forbedre responstiden og reducere kondensatbackup og tilhørende vandslaghændelser i ekspanderende dampsystemer.
Branchens tendenser i retning af modulære, udskiftelige komponenter lover reduceret lagerkompleksitet og hurtigere reparationer i marken. Standardiserede boltemønstre, forbindelsesstørrelser og kontrolgrænseflader vil forenkle integrationen i næste generations anlægsautomatiseringsplatforme.
Standard flydefælder er klassificeret op til 25 bar til støbejernskroppe og op til 40 bar til kulstofstål eller duktilt jernkonstruktion. Der findes specialiserede højtryksdesign til anvendelser, der overstiger 40 bar, selvom omvendte skovlfælder ofte foretrækkes ved ekstreme tryk på grund af deres iboende trykstabilitet.
Korrekt vedligeholdte flydefælder fungerer pålideligt i 15 til 20 år under typiske industrielle forhold. Periodisk rengøring og klapning af ventilsædet med 5 års intervaller kan forlænge levetiden ud over 25 år. Fejl er sædvanligvis gradvist tab af tætningsydelse snarere end pludselig brud, hvilket giver tid til planlagt udskiftning.
Ja, dette er en vigtig fordel i forhold til design med fast åbning. Flyderen reagerer proportionalt på ethvert kondensatniveau, så fælden håndterer belastninger fra 10 % til 100 % af dens nominelle kapacitet uden dampspild eller backupproblemer. Dette gør flydefælder ideelle til batchprocesser med meget varierende dampforbrug.
Vandhammer er resultatet af kondensat, der samler sig i dampledninger hurtigere, end fælden kan udtømme det, hvilket skaber en bevægelig snabel koldt vand, der påvirkes af levende damp. Korrekt fældestørrelse, passende rørhældning og korrekt fældeplacering ved lave linjer forhindrer vandslag. Tilføjelse af en flashtank nedstrøms for fælden kan absorbere stødbølger.
Nej. Flydefælder er kun designet til mættet damp. Overophedet damp producerer meget lidt kondensat, indtil det afkøles betydeligt. Termostatiske fælder eller bimetalliske designs er bedre egnede til applikationer, der bruger overophedet damp, fordi de registrerer temperatur i stedet for væskeniveau.
Observerbare tegn inkluderer ekstern lækage, usædvanligt høje driftslyde, damp, der blæser fra afgangsledningen eller returledningstemperatur, der er kølig i stedet for varm. Rutineinspektioner hver 3. til 6. måned fanger problemer tidligt. Temperaturfølsom tape påført udledningsledninger giver en hurtig visuel indikation af fældens ydeevne.
En ren flydefælde bruger opdrift til at registrere kondensatniveauet og kan ikke udlufte luft ved mætningstemperatur. En float-termostatisk kombination tilføjer en termostatisk kapsel, der åbner uafhængigt, når kondensat afkøles, hvilket tillader luft at undslippe under opstart. Float-termostatiske fælder er mere alsidige, men lidt mere komplekse.
Ja, mange producenter tilbyder vandrette eller vinkelmønstrede konfigurationer. Flyderkammeret skal dog opretholde en klar lodret orientering internt, så tyngdekraften kan forskyde flyderen, når kondensatniveauet stiger. Rent omvendte vandrette installationer (med flyderkammer roteret 90 grader) virker ikke og bør undgås.
Rustfrit stålhuse med rustfri ventilkomponenter tilbyder maksimal korrosionsbestandighed og anbefales til farmaceutiske, fødevare- eller kemiske anvendelser, hvor kondensatets pH kan være unormal. Kulstofstålfælder med beskyttende belægninger giver en omkostningseffektiv mellemløsning til mildt korrosive miljøer.
Fabrikkens hydrostatiske test sætter fældelegemet under tryk til 1,5 gange dets arbejdstryk med vand, og kontrollerer for synligt gråd fra sømme eller forbindelser. Funktionelle tests involverer tilførsel af damp og måling af kondensatudledning for at verificere, at ventilen åbner ved designkondensatniveau. Disse tests validerer fældeberedskab til feltimplementering.
